Archicad

Attention

En cours de rédaction

Prérequis généraux

• Identifier le système de référence de coordonnées (SRC) du projet.
• Décider d'un point de référence (point de base du projet) avec des coordonnées connues dans le SRC choisi.

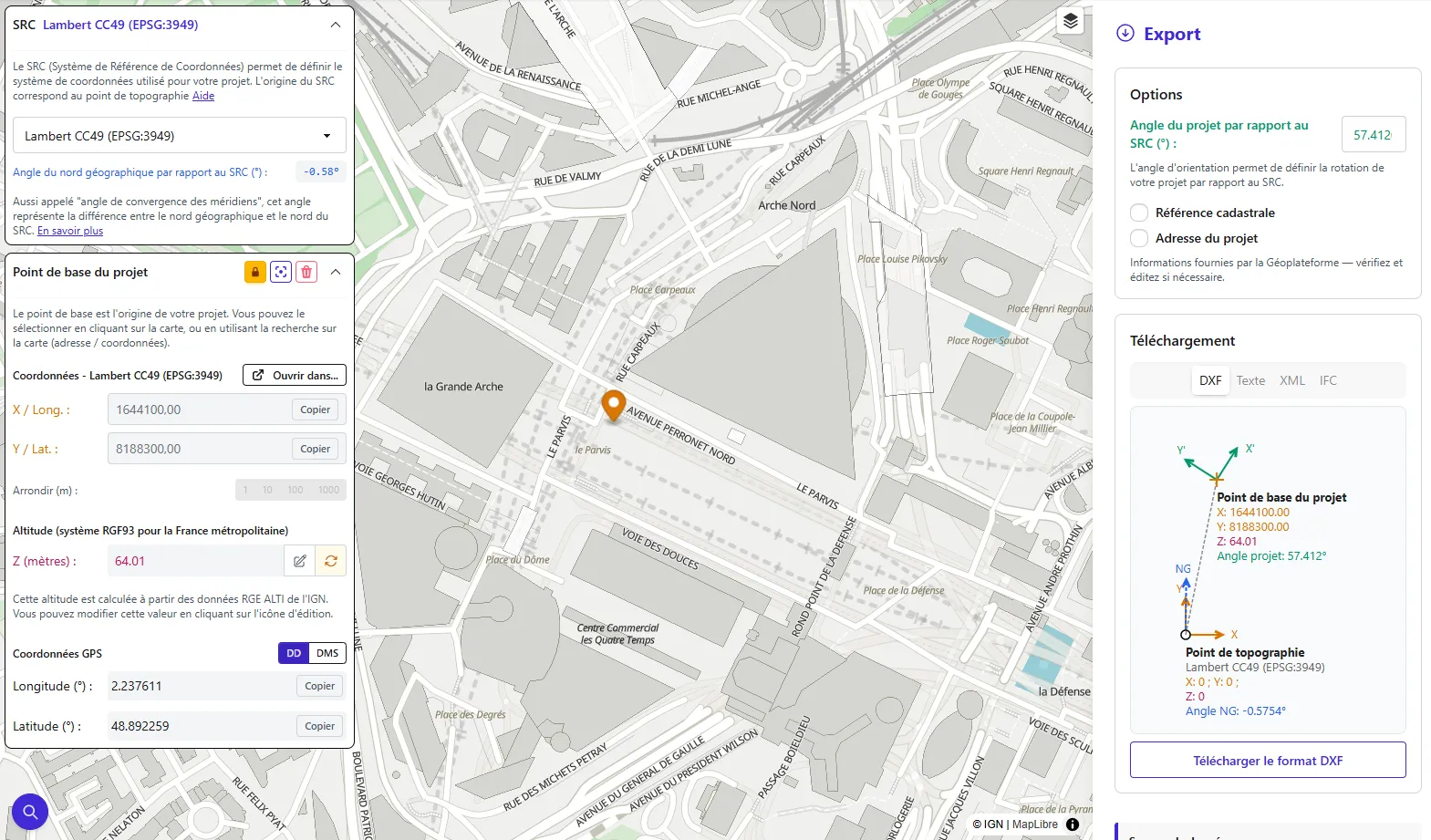

• Avoir configuré le SRC et le point de base sur la page Géoréférencement.

Pour l'exemple de cette page, nous allons utiliser les paramètres suivants avec un point de base situé devant la Grande Arche du quartier de La Défense :

SRC: Lambert CC49 (EPSG:3949)
X / Long. : 1644100.00
Y / Lat. : 8188300.00
Z : 64.01
Angle projet / SRC : 57.4120°

Des ressources complémentaires sur le géoréférencement dans Archicad sont disponibles à la fin de cette page au chapitre Ressources utiles.

Comprendre l'implémentation du géoréférencement dans Archicad

Expliquer comment les propriétés de la fenêtre "Options de localisation" d'Archicad sont exportées dans un fichier IFC2x3 ou IFC4.

Positionner le point de géolocalisation

Après avoir téléchargé le fichier DXF de géoréférencement depuis bimkit (aide), suivez ces étapes pour positionner correctement le point de géolocalisation dans Archicad.

1 - Importer le fichier DXF de géoréférencement

Astuce

Il est conseillé d'insérer le DXF dans une feuille de travail dédiée ou dans un calque spécifique qui pourra être masqué une fois le géoréférencement terminé.

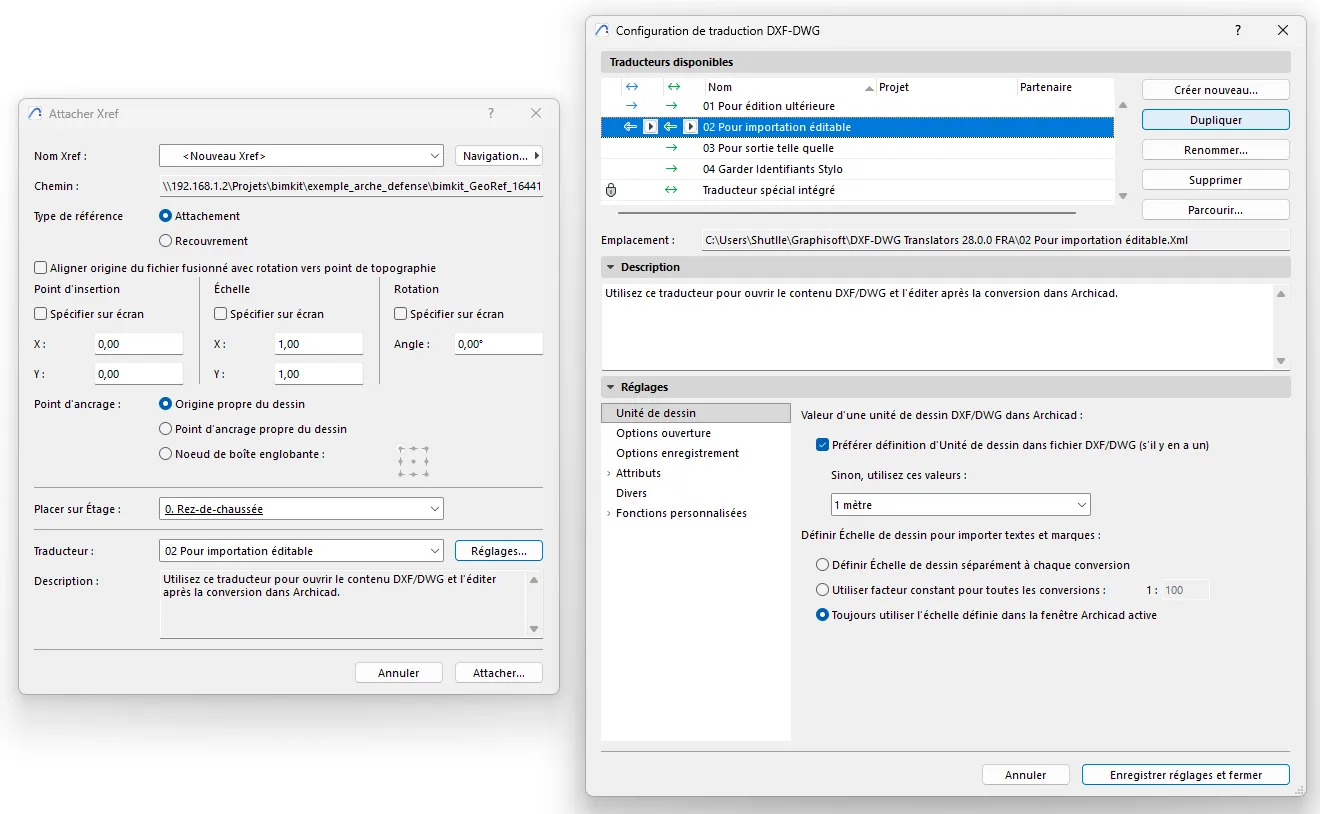

méthode 'Attacher Xref'

• Aller dans le menu Fichier > Contenu externe > Attacher Xref...
• Cliquer sur Navigation... et sélectionnez le fichier DXF téléchargé.
• Dans les options d'importation :
  • Point d'insertion : décocher Spécifier sur l'écran, mettre X:0,00 et Y:0,00 (dans le schéma DXF, le point de base du projet est positionné à l'origine 0,0, ce qui évite d'avoir à déplacer le schéma après l'avoir inséré) ;
  • Echelle : décocher Spécifier sur l'écran, mettre X:1 et Y:1 ;
  • Rotation : décocher Spécifier sur l'écran, mettre Angle:0,00° ;
  • Point d'ancrage : choisir Origine propre du dessin ;
• Cliquer sur Attacher..., puis OK dans le fenêtre de choix des calques à importer.

Attention

Vérifier que l'unité d'importation du traducteur DXF/DWG est bien réglée en mètres.

méthode 'Placer dessin externe'

A DETAILLER

2 - Faire pivoter le schéma (si nécessaire)

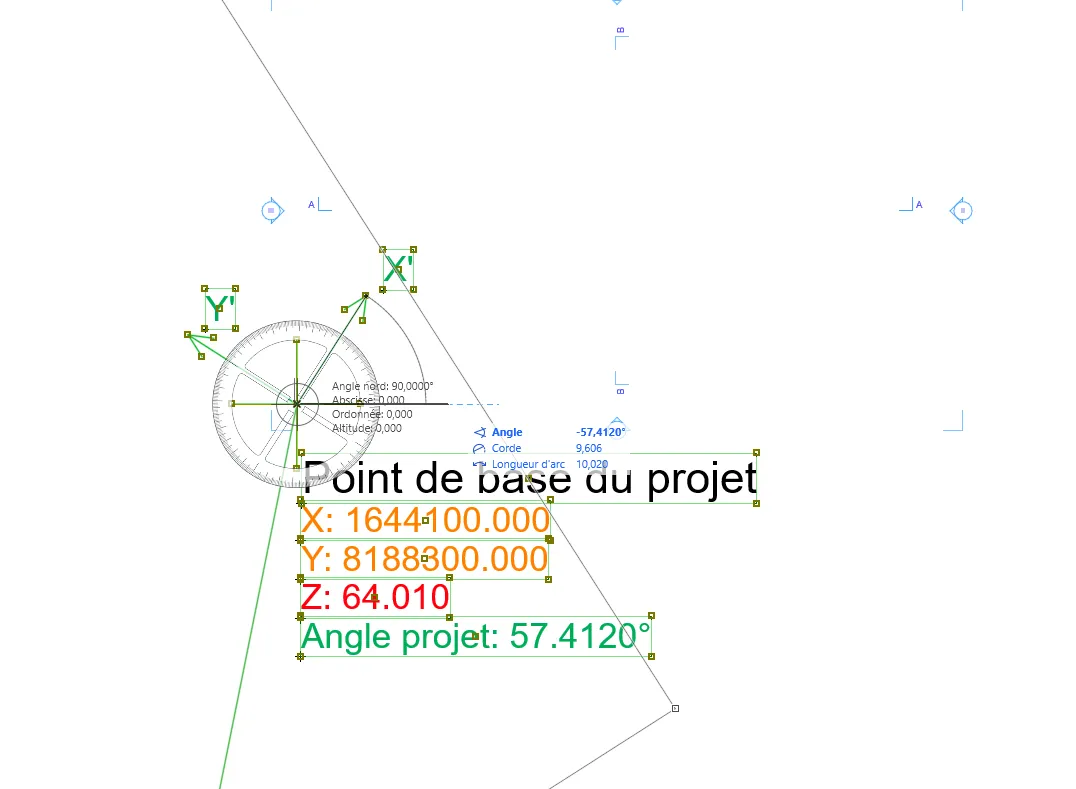

• Si l'axe Y du projet ne correspond pas au Nord de la grille, utilisez l'outil de rotation pour faire correspondre l'axe Y' du schéma avec l'axe Y d'Archicad (veillez à conserver la position du point de base à l'origine 0,0).

3 - Positionner le point de topographie

• Si le point de topographie n'est pas déjà visible, allez dans Options > Préférences projet > Point de topographie > Afficher Point de topographie.

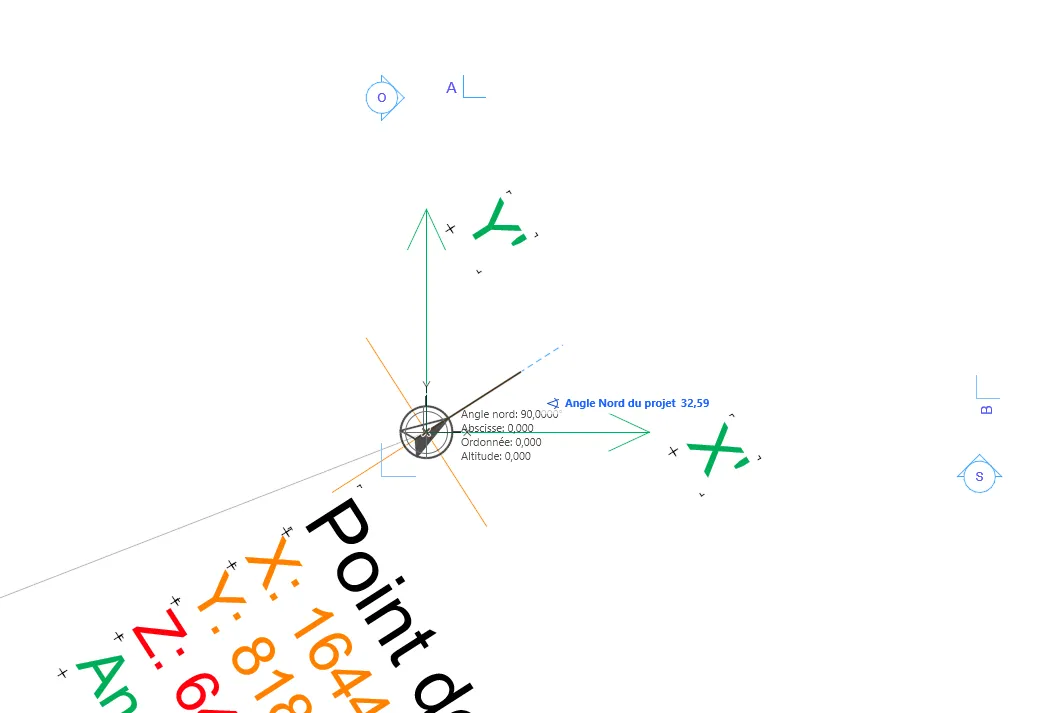

• Si le schéma DXF a été pivoté, allez dans Options > Préférences projet > Définir nord du projet et ajustez l'angle de rotation du Nord pour qu'il corresponde à l'axe Y du point de topographie sur le schéma DXF.

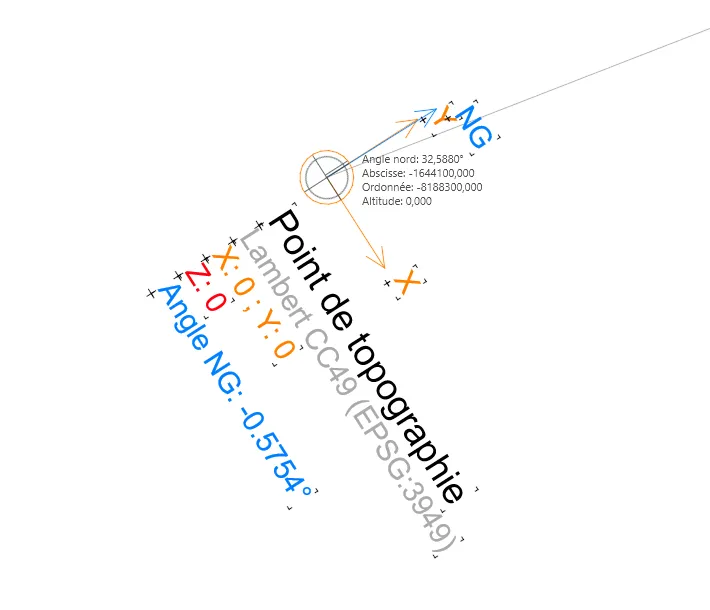

• Enfin, on repositionne le point de topographie en le sélectionnant puis en le déplaçant jusqu'à l'origine 0,0 indiquée sur le schéma DXF.

4 - Définir les options de localisation

Après avoir téléchargé le fichier XML de localisation depuis la page Géoréférencement (aide), suivez ces étapes pour définir les options de localisation dans Archicad :

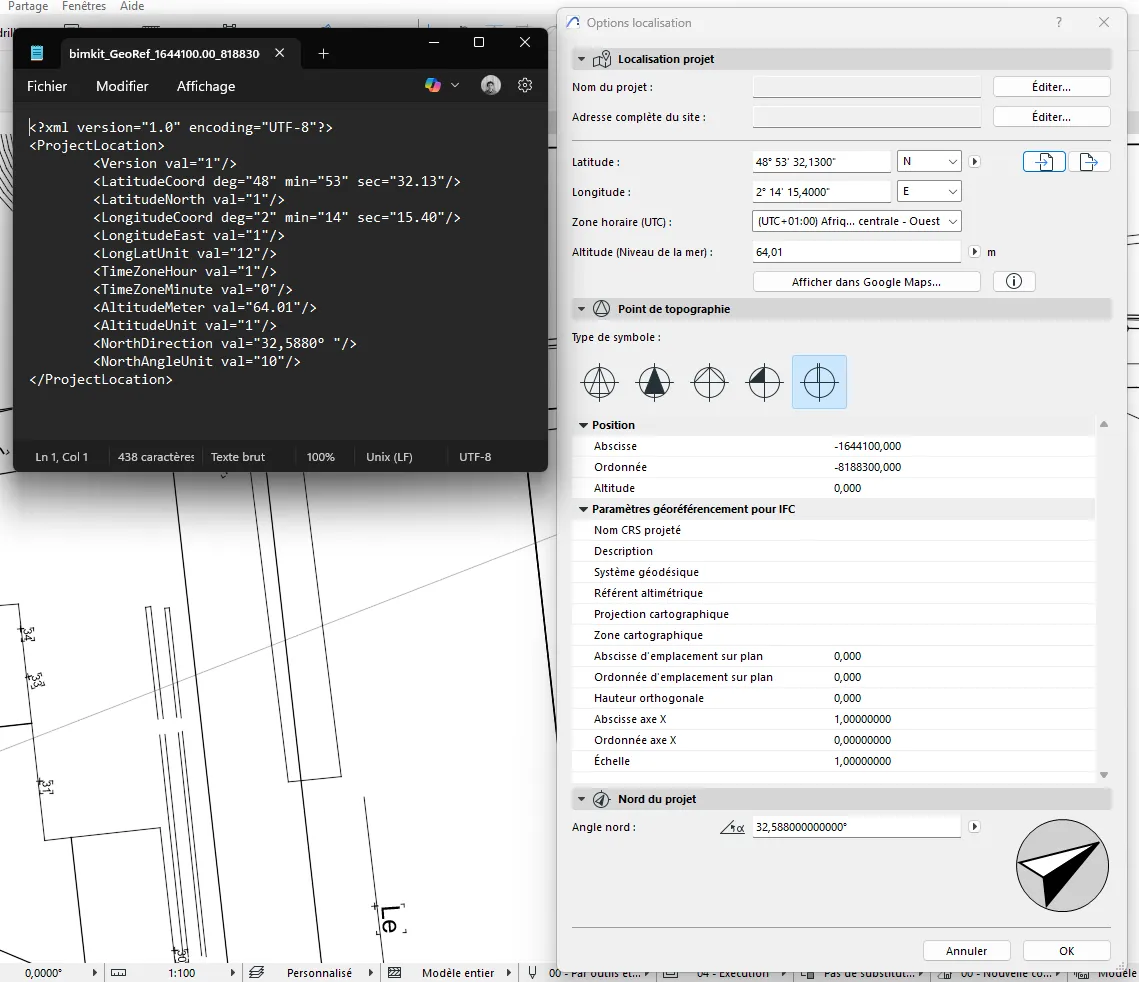

• Aller dans Options > Préférences projet > Options localisation....
• Cliquer sur l'icône 📥 Importer et sélectionner le fichier XML téléchargé.
• Archicad renseigne automatiquement les champs Latitude, Longitude, Zone horaire (UTC), Altitude (Niveau de la mer) et Angle nord.
• Vérifier que les informations importées sont correctes et correspondent aux données du projet.

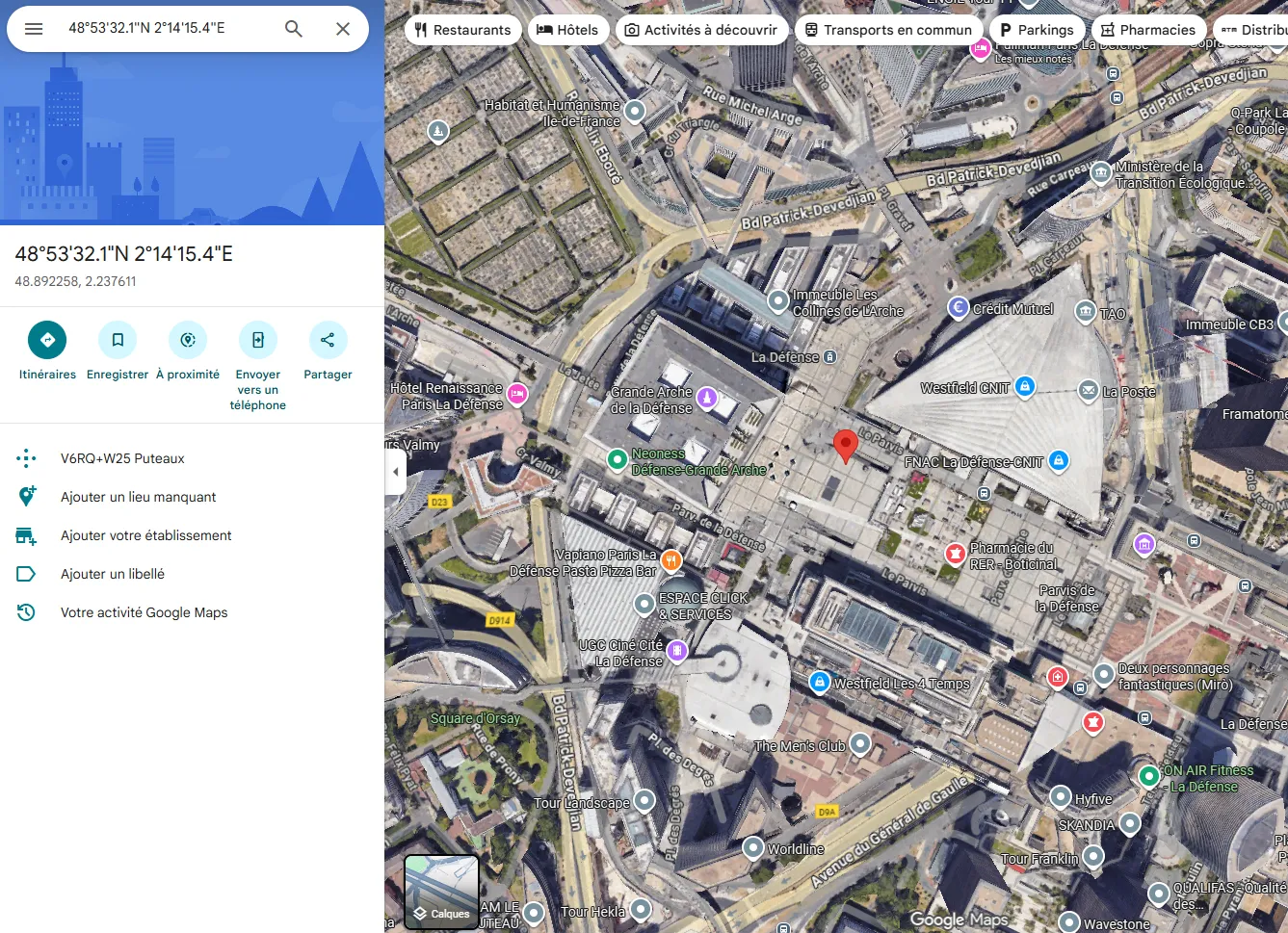

• Cliquer sur Afficher dans Google Maps... pour vérifier la position géographique.

Attention

Les paramètres de latitude, longitude et altitude concernent la géolocalisation du projet. Pour le géoréférencement, il faut se référer à la partie "Position" dans "Point de topographie" (paramètres définis dans l'étape précédente).

Importer le cadastre

Si le point de géolocalisation a bien été défini, on peut cocher une case au moment de l'import du fichier DXF du cadastre pour le positionner automatiquement au bon endroit.

Si ça ne fonctionne pas, vérifier que les coordonnées Lambert CC du fichier de cadastre correspond bien avec le SRC choisi pour le point de base.

méthode 'Attacher Xref'

BALBLABLA

méthode 'Placer dessin externe'

A DETAILLER

Renseigner le géoréférencement spécifique pour l'IFC4 (optionnel)

Attention

Fonctionnalité en cours de développement

Note

Expliquer l'évolution du géoréférencement entre IFC2x3 et IFC4, avec un méthodologie qui n'a pas encore évolué vers l'IFC4 dans Archicad.

Toujours dans la fenêtre des Options de localisation, cliquez sur l'onglet Point de topographie et renseignez les informations obtenues sur la page Georeferencement, onglet IFC :

Position :

• Abscisse (X) : coordonnées renseignées automatiquement à partir de la position du point de topographie dans le projet Archicad.
• Ordonnée (Y) : coordonnées renseignées automatiquement à partir de la position du point de topographie dans le projet Archicad.
• Altitude (Z) :

Paramètres géoréférencement pour IFC :

Attributs IfcProjectedCRS (définit le système de coordonnées géospatiales cible auquel le modèle est rattaché) :

• Nom CRS projeté (Name) : sous la forme "EPSG:XXXX" (ex. "EPSG:3949" pour Lambert CC49).
• Description (Description) : description informelles du CRS projeté (ex. "RGF93 / Lambert-CC49").
• Système géodésique (GeodeticDatum) : sous la forme "EPSG:XXXX" (ex. "EPSG:4171" pour RGF93 v1).
• Référent altimétrique (VerticalDatum) : sous la forme "EPSG:XXXX" (ex. "EPSG:5720" pour NGF-IGN69 height).
• Projection cartographique (MapProjection) : nom de la projection cartographique (ex. "Lambert CC").
• Zone cartographique (MapZone) : zone de la projection cartographique (ex. "49").

Attributs IfcMapConversion (paramètres nécessaires pour la transformation des coordonnées du système local du projet vers le système de coordonnées de la carte cible - Helmert transformation) :

• Abcisse d'emplacement sur plan (Eastings) :
• Ordonnée d'emplacement sur plan (Northings) :
• Hauteur orthogonale (OrthogonalHeight) :
• Abcisse axe X (XAxisAbscissa) :
• Ordonnée axe X (XAxisOrdinate) :
• Echelle (Scale) :

Voir cet article pour bien comprendre comment renseigner ces paramètres.

Ressources utiles

• Géoréférencer un projet à partir de coordonnées — Graphisoft (2025) — Procédure pour saisir des coordonnées (X/Y/Z) et paramétrer le point de topographie dans Archicad.
• Géoréférencer un projet avec un fichier DWG du géomètre — Graphisoft (2025) — Guide pas-à-pas pour utiliser un DWG géoréférencé fourni par un géomètre et le placer correctement dans Archicad.
• Géo-référencement d’un projet Archicad et échanges avec Revit (playlist) — Graphisoft francophone (2020) — Playlist de 8 vidéos présentant le géoréférencement dans Archicad et les procédures d’échanges IFC avec Revit.
• ArchiCAD IFC geolocation — OSArch (n.d.) — Page wiki communautaire expliquant la configuration et les pratiques IFC pour la géolocalisation dans Archicad.
